【Excel】フローチャートの文字設定を自動化する（前編）

今回はExcelのフローチャートの図形の文字設定を自動で行うマクロの作り方を解説します。

同じ大きさの図形の書式や配置を1回(1クリック)で済ませることできるなどの効率化になります。特に「記録したコードの修正方法」も含めて話を進めていきます。

それでは図形の文字設定をマクロの記録でコードを生成する作業を始めます。

図形の作成

「挿入タブ」→「図形」→「フローチャート：判断」で図形を作成します。

図形のサイズは図形を右クリックして「サイズとプロパティ」から「高さ1.87㎝」「幅3.58㎝」で設定します。

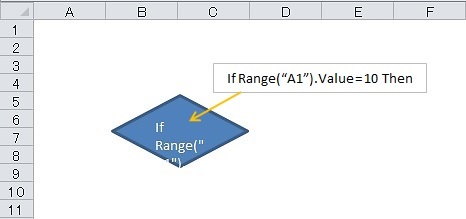

続いて図形を右クリックして「テキストの編集」を選択して「If Range(“A1”).Value = 10 Then」と入力します。

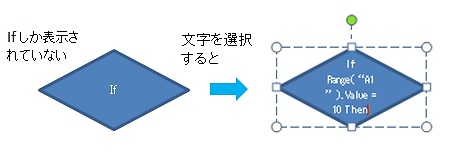

ここではまだ文字の設定がデフォルト(初期設定)の状態なので、文字を選択すると文字の一部分だけ表示されています。

マクロの記録

1.「開発タブ」 → 「マクロの記録」を選択します。

2. 図形を選択してフォントを[MSゴシック]にしてフォントサイズを[8]にします。

3. 図形の文字を範囲選択して、マウスを右クリック → [フォント]を選択 → [文字幅と間隔] を選択 → [文字間隔をつめる]にし[OK]ボタンを押します。

図形の文字を範囲選択しないと右クリックのメニューに[フォント]の項目は表示されません。

4. 図形を範囲選択した状態のまま、文字の配置を[上下中央揃え]と[中央揃え]にします。

5.「開発タブ」 → 「記録終了」ボタンを押します。

では、いま作成したプログラムを開きます。「開発タブ」→「コードの表示」でVBEを開いて「標準モジュール」の「Module1」をダブルクリックします。

記録したコードは次のようになっていると思います。

Sub Macro1()
'
' Macro1 Macro
'

'
    ActiveSheet.Shapes.Range(Array("Flowchart: Decision 1")).Select
    With Selection.ShapeRange.TextFrame2.TextRange.Font
        .NameComplexScript = "ＭＳ ゴシック"
        .NameFarEast = "ＭＳ ゴシック"
        .Name = "ＭＳ ゴシック"
    End With
    Selection.ShapeRange.TextFrame2.TextRange.Font.Size = 8
    With Selection.ShapeRange.TextFrame2.TextRange.Font
        .BaselineOffset = 0
        .Spacing = -1
    End With
    Selection.ShapeRange.TextFrame2.VerticalAnchor = msoAnchorMiddle
    Selection.ShapeRange.TextFrame2.TextRange.ParagraphFormat.Alignment = _
        msoAlignCenter
End Sub

そして記録したコードを分かりやすく整理すると次のようになります。

Sub Macro1()

    ActiveSheet.Shapes.Range(Array("Flowchart: Decision 4")).Select

    With Selection.ShapeRange.TextFrame2

        .TextRange.Font.NameComplexScript = "ＭＳ ゴシック"   '特殊な記号などをMSゴシックに設定する。
        .TextRange.Font.NameFarEast = "ＭＳ ゴシック"         '漢字、ひらがな、カタカナなどをMSゴシックに設定する。
        .TextRange.Font.Name = "ＭＳ ゴシック"                'アルファベットや数字などをMSゴシックに設定する。
        .TextRange.Font.Size = 8                              '文字サイズを 8ポイントに設定する。
        .TextRange.Font.BaselineOffset = 0                    '文字の垂直方向の位置を標準に設定します。
        .TextRange.Font.Spacing = -1                          '文字の間隔が1ポイント狭まります。
        .VerticalAnchor = msoAnchorMiddle                     'テキストの垂直方向（上下）の配置を中央揃えにします。
        .TextRange.ParagraphFormat.Alignment = msoAlignCenter 'テキストの水平方向（左右）の配置を中央揃えにします。

    End With

End Sub
