【Excel】フローチャートの文字設定を自動化する(後編)

前回は図形のフローチャートの「フォントの設定」から「文字の配置」までを行いました。今回は「段落」の設定のマクロの記録から始めて、作ったマクロを実行するところまでを行いたいと思います。

マクロの記録

1.「開発タブ」 → 「マクロの記録」を選択します。

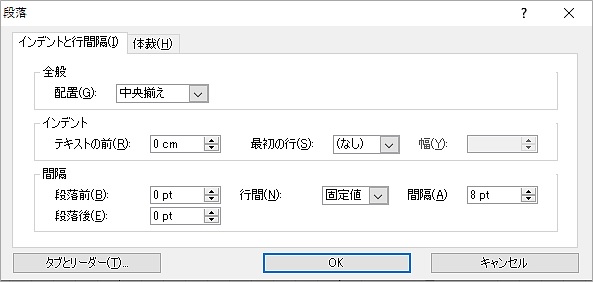

2. 図形の文字を範囲選択してマウスを右クリック → [段落]を選択 → 間隔の行間を[固定値]にして → 間隔を[8pt]にして[OK]を押します。

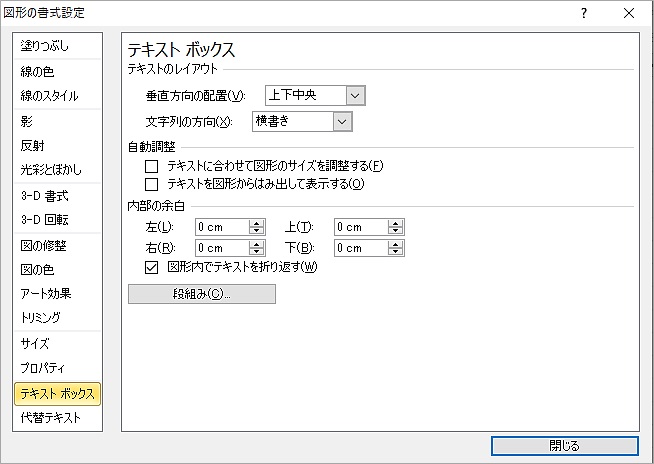

3. 図形の文字を範囲選択した状態のまま、マウスを右クリック → [図形の書式設定]を選択 → [テキストボックス]を選択 → 内部の余白の左右上下を全て[0]にします。

4.「開発タブ」 → 「記録終了」ボタンを押します。

いま作成したプログラムを開きます。「開発タブ」→「コードの表示」でVBEを開いて「標準モジュール」の「Module1」をダブルクリックします。

記録したコードは次のようになっていると思います。

Sub Macro2()
'
' Macro2 Macro
'

'
    ActiveSheet.Shapes.Range(Array("Flowchart: Decision 1")).Select
    Selection.ShapeRange.TextFrame2.TextRange.ParagraphFormat.SpaceWithin = 8
    Selection.ShapeRange.TextFrame2.MarginLeft = 5.6692913386
    Selection.ShapeRange.TextFrame2.MarginLeft = 2.8346456693
    Selection.ShapeRange.TextFrame2.MarginLeft = 0
    Selection.ShapeRange.TextFrame2.MarginRight = 5.6692913386
    Selection.ShapeRange.TextFrame2.MarginRight = 2.8346456693
    Selection.ShapeRange.TextFrame2.MarginRight = 0
    Selection.ShapeRange.TextFrame2.MarginTop = 2.8346456693
    Selection.ShapeRange.TextFrame2.MarginTop = 0
    Selection.ShapeRange.TextFrame2.MarginBottom = 2.8346456693
    Selection.ShapeRange.TextFrame2.MarginBottom = 0
End Sub

上のコードを必要なコードだけ残して修正したものが次のようになります。行間を8pt(ポイント)の固定値として正しく動作させる「LineRuleWithin」プロパティがマクロの記録では記録されないので、コードの上から3行目に「TextRange.ParagraphFormat.LineRuleWithin = msoFalse」のコードを追加しました。

Sub Macro2()

    ActiveSheet.Shapes.Range(Array("Flowchart: Decision 1")).Select

    With Selection.ShapeRange.TextFrame2

       .TextRange.ParagraphFormat.LineRuleWithin = msoFalse '行間を8pt(ポイント)の固定値として正しく動作させるコードを追加。
       .TextRange.ParagraphFormat.SpaceWithin = 8           '段落の行間を8ポイント（pt）の固定の高さに設定する。
       .MarginLeft = 0
       .MarginRight = 0
       .MarginTop = 0
       .MarginBottom = 0

    End With

End Sub

そして前回の「Excelのフローチャートの図形の文字設定を自動化する(前編)」で作成したMacro1のコードと組み合わせたものが次のようになります。

Sub Macro2()

   ActiveSheet.Shapes.Range(Array("Flowchart: Decision 1")).Select

   With Selection.ShapeRange.TextFrame2

      .TextRange.Font.NameComplexScript = "ＭＳ ゴシック"         '特殊な記号などをMSゴシックに設定する。
      .TextRange.Font.NameFarEast = "ＭＳ ゴシック"               '漢字、ひらがな、カタカナなどをMSゴシックに設定する。
      .TextRange.Font.Name = "ＭＳ ゴシック"                      'アルファベットや数字などをMSゴシックに設定する。
      .TextRange.Font.Size = 8                                    '文字サイズを 8ポイントに設定する。
      .TextRange.Font.BaselineOffset = 0                          '文字の垂直方向の位置を標準に設定します。
      .TextRange.Font.Spacing = -1                                '文字の間隔が1ポイント狭まります。
      .VerticalAnchor = msoAnchorMiddle                           'テキストの垂直方向（上下）の配置を中央揃えにします。
      .TextRange.ParagraphFormat.Alignment = msoAlignCenter       'テキストの水平方向（左右）の配置を中央揃えにします。
　　  .TextRange.ParagraphFormat.LineRuleWithin = msoFalse   '行間を8ポイント(pt)の固定値として正しく動作させるコードを追加。
      .TextRange.ParagraphFormat.SpaceWithin = 8                  '段落の行間を8ポイント(pt)の固定の高さに設定する。
      .MarginLeft = 0                                             '図形内の左側の余白を無くしてテキストを配置します。
      .MarginRight = 0                                            '図形内の右側の余白を無くしてテキストを配置します。
      .MarginTop = 0                                              '図形内の上側の余白を無くしてテキストを配置します。
      .MarginBottom = 0                                           '図形内の下側の余白を無くしてテキストを配置します。

   End With

End Sub

マクロを実行する前の準備

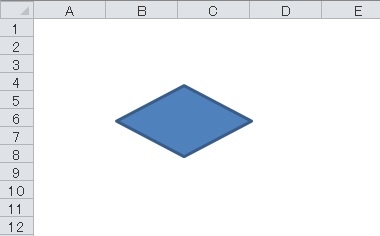

マクロを実行する前に「挿入タブ」→「図形」→「フローチャート：判断」でエクセルシート上に新しく「ひし形」の図形を作成しておきます。

図形を右クリックして「サイズとプロパティ」から「高さ1.87㎝」「幅3.58㎝」で図形のサイズを設定します。

作成した図形を選択してエクセルの左上（数式バーの左隣）にある名前ボックスに「フローチャート : 判断 2」と表示されている場合はMacro2のプログラムコード内の「Flowchart: Decision 1を」「Flowchart: Decision 2」に書き換えます。

ポイント

ActiveSheet.Shapes.Range(Array(“Flowchart: Decision 1”)).Selectの「Decision 1」がそのシート内で、同じ種類の図形（ひし形）が作成された順番を表すので、2つ目に作成したひし形でしたら「Flowchart: Decision 2」ということになります。

続いて図形を右クリックして「テキストの編集」を選択して「If Range(“A1”).Value = 10 Then」と入力します。これでマクロを実行する準備ができました。
